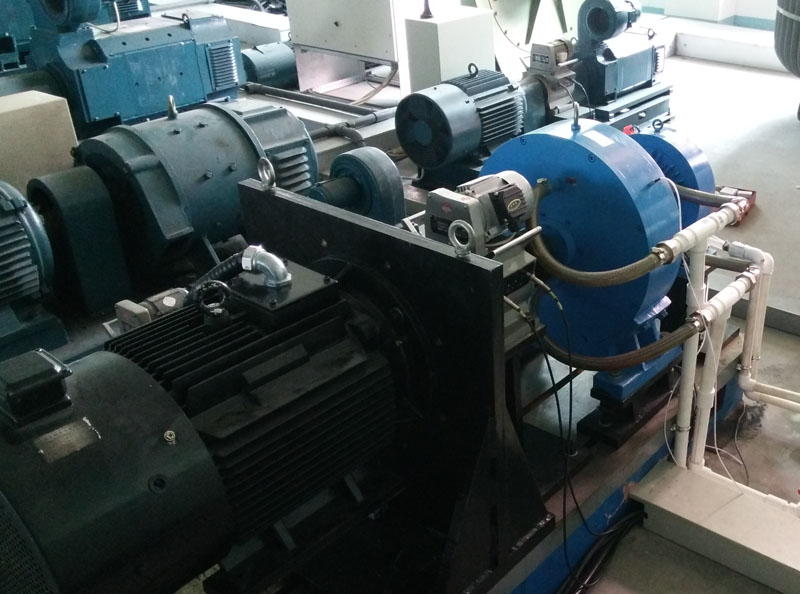

电涡流测功机主要由旋转部分（感应盘）、外壳（电枢和励磁部分）组成。当与转子同轴装配的励磁线圈通直流电时，其产生的磁通经电枢体、涡流环、气隙和转子形成闭合回路。由于转子外圆面被制成有均匀分布的齿和槽，故在气隙和电枢体或涡流环表面产生疏密相间的磁场，因此，转子被拖动旋转时，电枢体和涡流环内表面上任何一点的磁场产生叫变变化，由此感应出“涡流”，由于“涡流”和磁场的耦合作用，在转子上产生制动力矩，由于电枢体是通过机座固定在底板上的，故转子无法带动电枢体旋转，动力机械输出的功率被转化成电枢体和涡流环上“涡流”产生的等值热量，该热量由进入电枢体和涡流环冷却水槽中持续不断的冷却水及涡流加载器自身消耗。

使用与操作：

在起动被测机械前应使电涡流测功机控制单元处于恒电流控制,把设定值设置为0,此时电涡流电涡流测功机的励磁电流为零,这样被测机械在接近于零负荷下启动。

打开进水阀门,冷却水通过流量开关进入电涡流测功机的冷却通道,由测功机排水管直接把水放掉。(注意:电涡流测功机必须在有冷却水状态下才能加负载,否则将会烧毁电涡流测功机。)

根据被测机械的试验范围改变控制单元的控制和设定值,电涡流测功机会自动地跟随励磁电流的大小改变负荷起到测功的作用。整个调节控制电路是一个完整的闭环自动调节系统。

当负荷增大时,应注意检查电涡流测功机出水口温度,若温度超过65～70℃ 则容易烧坏励磁线圈,同时过高的水温更易生水垢,反过来又影响冷却效果,因此应适当加大进水量或增大进水压力,这样出水口的温度就会降低。当管道水流量突然降低,流量开关发出信号,励磁电流迅速降为零,起安全保护作用。
